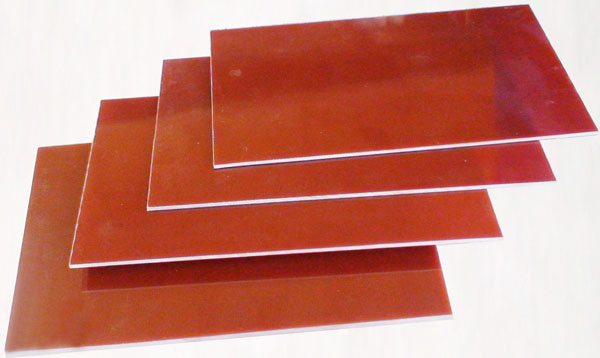

|
3、 聚酰亞胺板：
合成：聚酰亞胺板全稱環(huán)氧改性聚酰亞胺層壓板，該產(chǎn)品由環(huán)氧改性
聚酰亞胺為粘結(jié)樹脂、無堿玻璃布為補(bǔ)強(qiáng)材料經(jīng)熱壓制成的，
溫度指數(shù)不低于180℃。
耐熱等級(jí)：H級(jí)。
特性：具有較高的力學(xué)性能、介電性能和耐熱性。
用途：適用于H級(jí)絕緣結(jié)構(gòu)中。
規(guī)格：920*1220、1000*2000mm，厚度：0.5mm以上。
技術(shù)參數(shù)：
|
序號(hào) |
指標(biāo)名稱 |
單位 |
指標(biāo) |
|
1 |
密度 |
g/cm3 |
1.70-1.90 |
|
2 |
吸水性 |
％ |
≤0.4 |
|
3 |
馬丁氏耐熱性 （縱向） |
℃ |
≥250 |
|
4 |
垂直層向彎曲強(qiáng)度（縱向） |
Mpa |
|
|
常態(tài) |
≥300 |
|
180℃±2℃ |
≥150 |
|
5 |
沖擊強(qiáng)度（縱向）簡支梁.無缺口 |
KJ/ m2 |
≥150 |
|
6 |
粘合強(qiáng)度 |
N |
≥400 |
|
7 |
表面電阻率（板厚≥3mm） |
Ω |
|
|
常態(tài)時(shí) |
1.0×1013 |
|
浸水后 |
1.0×1011 |
|
8 |
體積電阻率 |
Ω.m |
|
|
常態(tài)時(shí) |
1.0×1011 |
|
浸水后 |
1.0×109 |
|
180℃±2℃ |
1.0×108 |
|
9 |
平行層向絕緣電阻 （板厚≥3mm） |
Ω |
|
|
常態(tài)時(shí) |
1.0×1010 |
|
浸水后 |
1.0×108 |
|
10 |
垂直層向介電強(qiáng)度（90℃±2℃的變壓器油中） |
MV/m |
|
|
板厚0.5-1.0mm |
≥20 |
|
板厚1.1-2.0mm |
≥18 |
|
板厚2.1-3.0mm |
≥16 |
|
11 |
平行層向擊穿電壓(板厚≥10mm) 于溫度90±2℃的變壓器油中，板對(duì)板電極 |
kv |
≥22 | |
