| 一、產品簡介： |

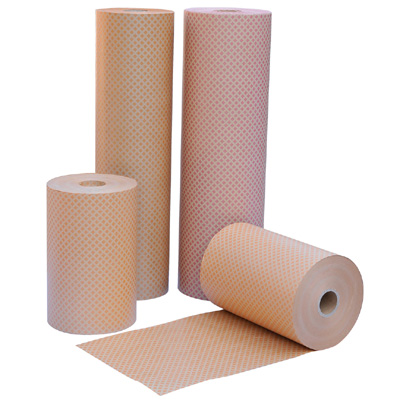

菱格上膠絕緣紙（簡稱菱格紙或DDP）是將特種改性環氧樹脂呈菱格狀涂覆在電工絕緣紙上的絕緣材料。廣泛地應用于油浸式電力變壓器的層間絕緣及匝絕緣。使用時涂覆層在線圈干燥過程中在一定溫度時開始熔化，產生粘附作用。隨著溫度的升高又開始固化，使繞組的相鄰各層可靠地粘合成一個固定單元。環氧樹脂的粘合強度足以防止短路時繞組各層的位移，從而保證了絕緣結構長期的機械電氣性能。
由于菱格上膠絕緣紙的樹脂涂層呈點狀，保證了油的浸入和絕緣材料中氣體的排出,有效地避免電暈和局放,從而保證了絕緣結構的安全、可靠。 |
| 二、主要性能指標： |
| 序號 |
性能 |
單位 |
指標 |
|
1 |
基材厚度 |
mm |
0.08±0.005 |
0.13±0.007 |
0.18±0.010 |
0.20±0.010 |
0．25±0.010 |
|
2 |
基材緊度
|
g/cm3
|
0.85～1.10 |
| 3
|
單面膠粘劑厚度 |
μm |
10～15 |
|
4 |
水分 |
％ |
4.0～8.0 |
|
|
吸油性 |
％ |
≥20 |
|
|
粘結
強度 |
常態 |
kpa |
≥650 |
| 100℃±2℃ |
≥400 |
|
7
|
對變壓器油的污染 |
|
無污染(△tanδ< 0.001) |
|
8 |
拉伸
強度 |
縱向 |
N/10mm
寬 |
≥60 |
≥110 |
≥160 |
≥180 |
≥230 |
| 橫向 |
≥30 |
≥50 |
≥70 |
≥80 |
≥100 |
| 9 |
撕裂
強度 |
縱向 |
mN |
≥450 |
≥900 |
≥1350 |
≥1500 |
≥2000 |
| 橫向 |
≥500 |
≥1000 |
≥1500 |
≥1700 |
≥2300 |
|
10 |
擊穿
電壓 |
空氣中 |
kv |
≥0.88 |
≥1.37 |
≥2.00 |
≥2.10 |
≥2.25 |
| 油中 |
≥4.40 |
≥7.00 |
≥9.00 |
≥9.80 |
≥11.50 | 產品固化條件:
加熱至90℃±5℃，保持3小時后升溫至125±5℃，保持6小時的條件下固化。 |
三、產品規格：
厚度：0.08mm、0.13mm、0.18mm、0.20mm、0.25mm、0.30mm、0.38mm。
幅寬：625mm、960mm、1020mm、1100mm(特殊規格可按客戶要求制造)。
卷筒直徑：300～360mm。
筒芯直徑：76±2mm。 |
|
四、儲存
儲存條件： 應貯存在不超過35℃的干燥、潔凈和通風良好的場所，不得靠近火源、暖氣，避免日光直射。
儲存期： 常溫下十二個月。
注：本資料所列數據均為實測值，非保證值。由于用戶的使用條件非我們所能控制，請在使用前先自行實驗。
|
